Складной зонт полный автомат. Устройство, принцип и особенности работы механизма.

Как устроен и работает автоматический механизм складного зонта

Складной зонт с автоматическим открыванием и закрыванием удобен в эксплуатации. Одно нажатие кнопки на рукоятке - и вот в руке уже полностью раскрытый зонт и вы готовы отправиться навстречу непогоде. Повторное нажатие кнопки также автоматически соберет купол зонта и вам останется задвинуть шток и надеть чехол после просушки.

Однако, одно неверное движение способно испортить весь механизм и чтобы этого не произошло, разберемся, как он устроен и работает.

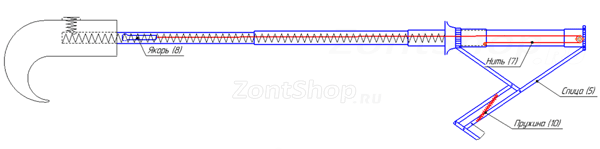

Когда зонт находится в сложенном состоянии, в рукоятке под кнопкой (1) одновременно удерживаются: телескопический шток (2) в сложенном виде и якорь (8) в гильзе (9). Внутри штока в натянутом состоянии находится нить, один конец которой прикреплен к якорю, а второй через валик (11) расположенный в коронке (6) закреплен к бегунку (12).

Открытие зонта

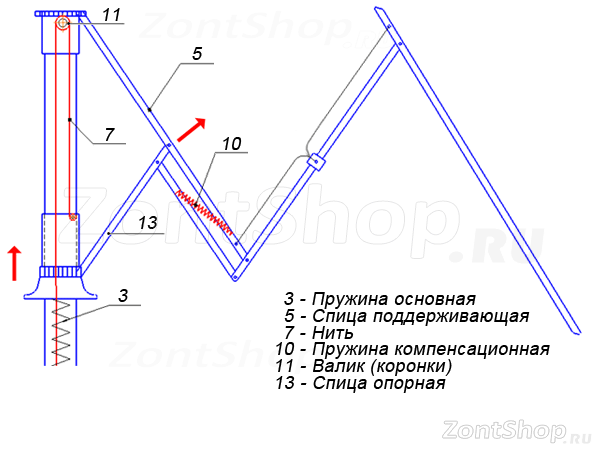

Первое нажатие на кнопку (1) высвобождает телескопический шток (2) зонта, который под действием сжатой внутри штока пружины (3) выдвигается вперед.
Нить (7), закрепленная на штоке (2) коронки (6) через валик (11) подтягивает вверх бегунок (4). К бегунку снаружи крепятся опорные спицы (13), которые тоже перемещаются вперед и раскрывают конструкцию купола зонта.

На спицах каркаса расположены компенсационные пружины (10)

Примечание: компенсационные пружины – есть у зонтов с механизмом полный автомат и у зонтиков с автоматическим закрыванием (складывание купола). Служат для противодействия силы пружины (3) в момент раскрытия купола, а также участвуют в его складывании при нажатии на кнопку. Необходимое и достаточное количество этих пружин рассчитывается производителем на каждую модель зонта. Число пружин (10) зависит от размера купола и используемого материала. Компенсационные пружины могут быть не на каждой спице, и как мы уже отмечали, их количество зависит от модели и определяется производителем. Отсутствие на спице компенсационной пружины не является дефектом. К примеру: на зонтах с ручным открыванием этих пружин нет.

Сила пружины (3) в телескопическом стержне незначительно, но превышает силу сопротивления раскрытия купола. Пружины компенсации (10) на спицах зонта, в момент раскрытия купола растягиваются. Благодаря чему зонт плавно раскрывается, а не резко "выстреливает". В раскрытом состоянии купола, компенсационные пружины (10) растянуты.

Складывание купола и сложение зонта

При нажатии кнопки (1) второй раз, освобождается якорь (8) из гильзы (9). Нить (7) не натянута и больше не удерживает бегунок. Бегунок (4) с прикрепленными к нему опорными спицами (13) спицами теперь может свободно перемещаться.

Пружины (10) на спицах сжимаются, возвращаясь в свое нормальное состояние, и складывают купол зонта. Вам осталось лишь задвинуть шток, чтобы сжать главную пружину и вернуть якорь в в гильзу, расположенную в рукоятке.

Полный автомат - особенности механизма. Что нельзя делать.

Помните! Складной зонт полный автомат открывается и складывается только нажатием на кнопку в ручке зонтика!

Категорически запрещено: разбирать зонт для самостоятельного ремонта, т.к. внутри штока находится сильная пружина, которая может вас травмировать.

Первое нажатие (открывание зонта) - разблокирует и выдвигает телескопический шток, купол раскрывается.
Второе нажатие (складывание купола) - высвобождает якорь, купол складывается.

Запрещено руками раскрывать и складывать зонтВажное правило! Зонт полный автомат - открывается и складывается только нажатием на кнопку, расположенную в ручке.

Запрещено! Руками раскрывать и складывать купол зонтика. Браться за бегунок зонта с автоматическим механизмом для его сдигания. Данные действия приводят к поломке: деталей фиксации, растяжению или обрыву нити (внутри телескопического штока), а также поломки мест её крепления.




При открытии:
Допустим,  вы забыли, что у вас зонт полный автомат и не нажали на кнопку. Толкаете бегунок рукой вперед от ручки зонта. Зонт не раскроется, т.к. шток зафиксирован и не выдвинется. Если толкать бегунок с усилием, то сломается фиксатор штока, расположенный в ручке зонта. Зонт, возможно, раскроется не полностью, но вот сложить его, нажатием на кнопку, у вас не получится.

При складывании:
Первым нажатием на кнопку вы открыли зонт. Допустим, вы забыли, что у вас зонт полный автомат и чтобы сложить купол вы не нажали на кнопку, а с усилием тянете бегунок к ручке. Одновременно со складыванием купола начинает складываться телескопический шток. Якорь крепко зажат в гильзе. Нагрузка (созданная вами) может сломать якорь, растянуть или оборвать нить. В зависимости от места обрыва нити, данная поломка может препятствовать складыванию купола и сложению зонтика. При растягивании нити, купол зонта раскрывается не полностью.

Признаки поломки фиксатора, мест крепления нити, её обрыва (при нажатии на кнопку):
При открывании – зонт "выстреливает", появилась веревочка (нить) механизма, купол не раскрывается.
При закрывании – щелчок и купол не складывается.

Варианты поломок:
1 - вытянута или порвана нить,
2 - сломана одна из деталей, к которым крепится нить,
3 - поломка деталей фиксации штока (2) или якоря (8) ручке зонтика, либо повреждено всё устройство фиксации.

Совет: выбирайте зонты только проверенных марок, соблюдайте правила эксплуатации, ухода и хранения.
