Механизм зонта автомат. Устройство, принцип и особенности работы автоматически открывающегося зонта.

Принцип работы и особенности механизма складного зонтика Автомат.

Складной зонт, который открывается по нажатию кнопки, а закрывается вручную, в народе часто называют "полуавтомат". Однако, производители на бирке указывают, что такой зонтик оснащен механизмом Автомат.

Как идентифицировать зонт автомат по внешнему виду?

Ручка зонта Автомат
На ручке такого зонтика есть кнопка. Как правило, на кнопке есть маркировка, в виде одного треугольника (или стрелки), который направлен от основания ручки к куполу зонта. Если раскрыть купол зонта «автомата», то вы не обнаружите на спицах компенсационных пружин, которые есть в зонтах с механизмом «полный автомат».

Складной зонтик с механизмом «автомат» нельзя раскрывать вручную - это приведет к его поломке. А чтобы понять почему, рассмотрим, как устроен такой тип зонтов.

механизм устройства

Когда зонт сложен

К рукоятке зонта жестко крепится полый телескопический стержень, шток (2). В сложенном состоянии его удерживает якорь (3), который фиксируется зацепом (9) расположенным под кнопкой (1). Также в полом стержне (2) расположена пружина (8), В сжатом состоянии пружина одним концом упирается в основание штока (2) находящегося в ручке, а другой конец упирается в основание коронки (6).
Внутри пружины есть пластиковая трубка (на схеме указана пунктиром), через которую натянут тросик (4), один конец, которого закреплен на конусообразном якоре (3), а другой конец тросика протянут через валик(5) в коронке (6) и зафиксирован на бегунке (7).

механизм в ручке

Подпружиненный зацеп (9), расположенный под кнопкой, фиксирует зонт в закрытом состоянии.

Открытие зонта

механихм во время открытия

Когда мы нажимаем на кнопку (1), пружинка под ней надавливает на зацеп (9), который освобождает стержень (2) зонта. Сжатая пружина (8), толкая вверх коронку (6), начинает выдвигать телескопические части стержня (2).
К зажатому в ручке якорю (3) прикреплен один конец тросика (4). Второй конец тросика, через валик (5) в неподвижной коронке (6), тянет вверх бегунок (7) на котором закреплены спицы (10), которые благодаря системе тяг раскрывают купол.
Под действием силы разжатой пружины, конструкция зонта находится в раскрытом состоянии (на некоторых моделях зонтов предусмотрена фиксация бегунка у основания коронки).

Закрытие зонта

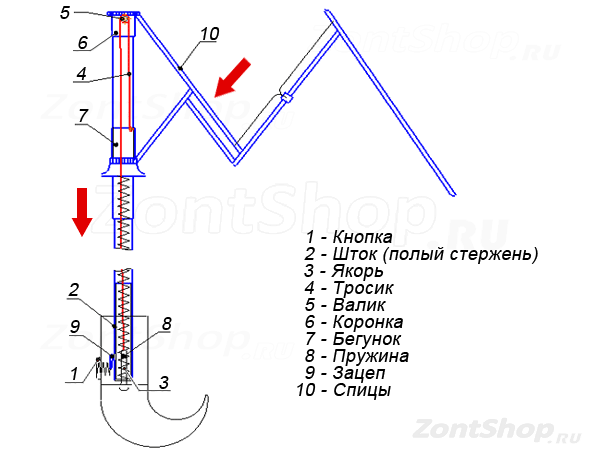

механизм во время закрытия

Чтобы сложить зонт нужно одной рукой взять зонт за ручку, а другой рукой за бегунок (7) и потянуть его вниз до фиксации штока (4) в сложенном состоянии. Силой рук пружина (8) возвращается в сжатое состояние и задвигается телескопический стержень (2). Когда бегунок (7) доходит до ручки, система тяг на спицах (10) полностью складывает купол. Зацеп (9) фиксирует зонт в сложенном состоянии.

Особенности механизма

нельзя открывать вручную
ВНИМАНИЕ! Не открывайте зонт вручную. Бегунок при сложенном стержне довольно легко передвигается, но при этом тросик (4) может спутаться внутри штока (4) или оборваться, не исключен вариант поломки мест крепления тросика или валика (5), а также зацепа (9).

Не прилагайте усилие, чтобы раздвинуть стержень руками! Механизм складного зонта сломается.

Часто встречающийся признак поломки механизма: при нажатии на кнопку стержень выдвигается («выстреливает»), а купол не раскрывается.

ВНИМАНИЕ! Не пытайтесь разбирать и чинить зонт самостоятельно. Пружина внутри ствола может выстрелить и травмировать вас.

Совет: Выбирайте зонты только проверенных марок, соблюдайте правила эксплуатации, ухода и хранения.
